Marteau pneumatique
Les marteaux à air comprimé génèrent des forces beaucoup plus importantes à des fréquences plus élevées que les marteaux à intervalle à air comprimé. Ils sont particulièrement adaptés à une utilisation dans les silos, les trémies et les pipelines. Ici, le marteau à air comprimé permet de décoller les incrustations et les croûtes tenaces et d’éviter à long terme la formation de ponts, d’évents et de croûtes.
- Description
- Données sur les performances
- Dimensions
- Fiches techniques
Les marteaux pneumatiques de la série PHD conviennent aux applications qui exigent une force très élevée dans le sens linéaire. Ils peuvent être utilisés dans les silos, les trémies et les pipelines pour empêcher la formation de croûtes, de ponts ou d’évents et pour nettoyer les filtres.
Ils sont utilisés pour favoriser le flux de matériaux, le criblage, le compactage, le tri, l’ameublissement, le transport et le nettoyage à l’aide de vibrations.
Pression/température
Les marteaux pneumatiques fonctionnent idéalement avec de l’air comprimé de 6 bars.
La température de fonctionnement standard va jusqu’à +200°C. Dans le cadre d’une conception spéciale, des températures allant jusqu’à +300°C sont possibles.
Données de performance et caractéristiques techniques
- démarrage dans n’importe quelle position
- Consommation économique
- Fixation par vis
- Le piston s’inverse automatiquement et frappe le substrat ou la surface de montage.
- Force d’impact très élevée
- Particulièrement adapté à l’utilisation dans les silos, les trémies et les pipelines pour empêcher la formation de croûtes, de ponts et de boues.
- Possibilité de fonctionnement sans entretien et sans huile (la lubrification augmente la durée de vie)
- ATEX possible avec des accessoires spéciaux
- Zone 21 II 2D c T95°C/135°C/200°C/210°C
- Zone 1 II 2G c T5/T4/T3/T2
- Niveau sonore inférieur à 100 dB(A)
Schwingfrequenz | Arbeitsmoment | Kraft | Luftverbrauch | |||||||
---|---|---|---|---|---|---|---|---|---|---|
[1/min] | [kg*cm] | [N] | [l/min] | |||||||
2 bar | 4 bar | 6 bar | 2 bar | 4 bar | 6 bar | 2 bar | 4 bar | 6 bar | ||
PHD25 | 2500 | 3800 | 4500 | 0,43 | 294 | 680 | 954 | 55 | 80 | 200 |
PHD40 | 1650 | 2200 | 2800 | 1,63 | 484 | 860 | 1396 | 31 | 120 | 250 |
PHD60 | 1200 | 1600 | 1900 | 4,11 | 1296 | 2304 | 3250 | 100 | 250 | 400 |

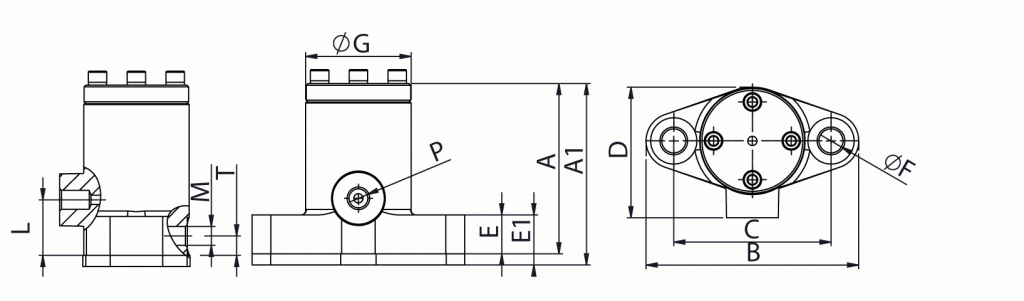

Druckluft-Hammer PHD 25 40

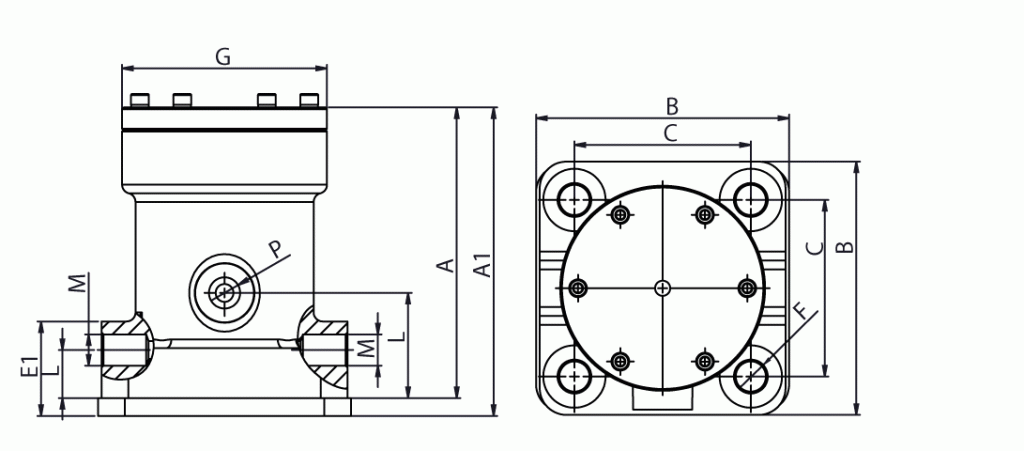

Druckluft-Hammer PHD 60
A | A1 | B | C | D | E | E1 | F | G | H | P | L | M | N | Gewicht | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
[mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [kg] | ||
PHD25 | 92 | 98 | 115 | 85 | 70 | 21 | 27 | 13 | 58 | 30 | 1/4″ | 10,5 | 1/4″ | 25 | 2,2 |
PHD40 | 121 | 127 | 148 | 110 | 91 | 25 | 31 | 17 | 75 | 45 | 3/8″ | 16 | 3/8″ | 35 | 4,5 |
PHD60 | 163 | 173 | 138×142 | 99 | 125 | 28 | 38 | 17 | 115 | 60 | 1/2″ | 27 | 2x 1/2″ | 60 | 11 |
